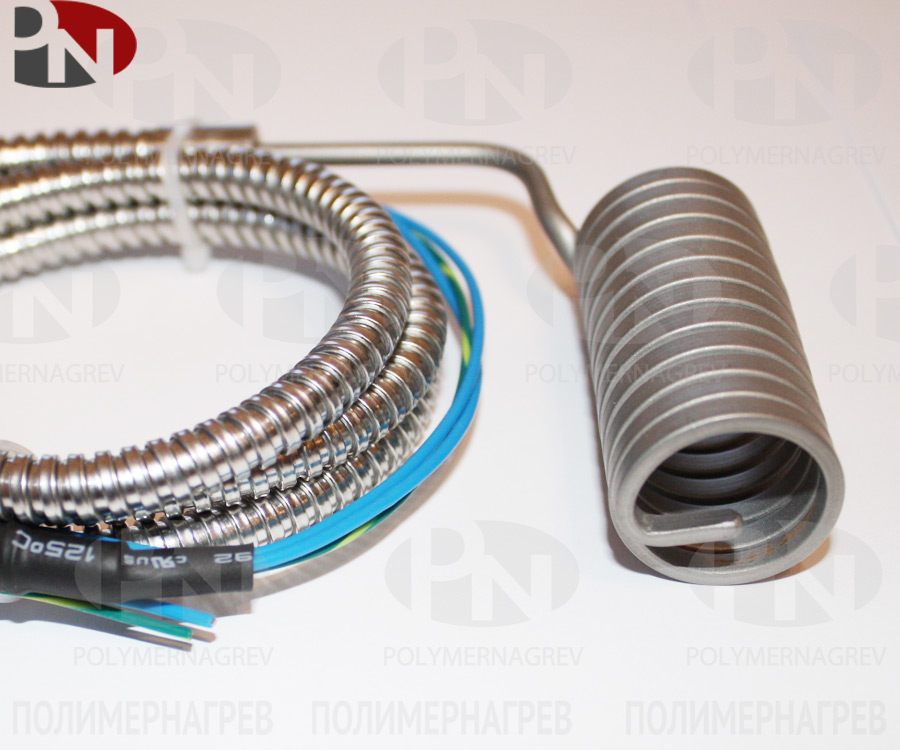

Спиральные нагреватели

Спиральные нагреватели применяются в горячеканальных системах (ГКС) для нагрева литниковых втулок и форсунок пресс-форм при литье пластмасс.
Конструкция рассчитана на работу при высоких температурах и быструю теплопередачу прямо в зону плавления материала.

Нагреватели рассчитаны на длительную работу при температурах до 650 °C.
Из-за малой массы они быстро выходят на режим нагрева и так же быстро остывают, что помогает стабильно держать температуру литья.

Как устроен спиральный нагреватель

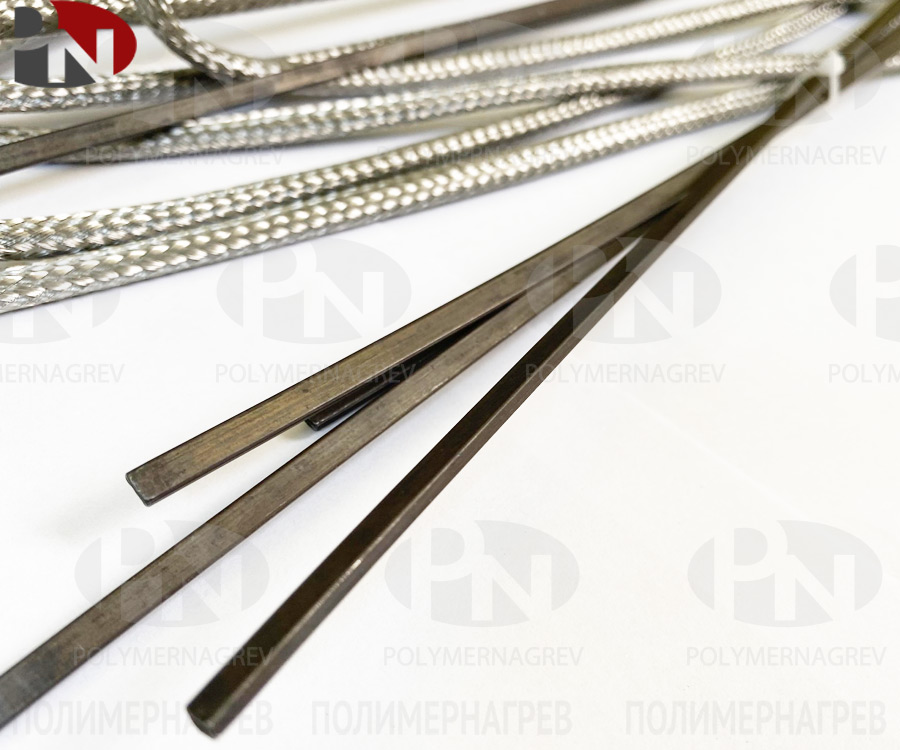

• Нагревательный элемент изготавливается сначала в виде прямого стержня, а затем формуется в спираль (виток) под конкретный диаметр сопла.
• Резистивная спираль изолирована и герметизирована, чтобы защитить элемент от грязи и расплава.
• Наружная оболочка — нержавеющая сталь, устойчивая к коррозии и механическим воздействиям.

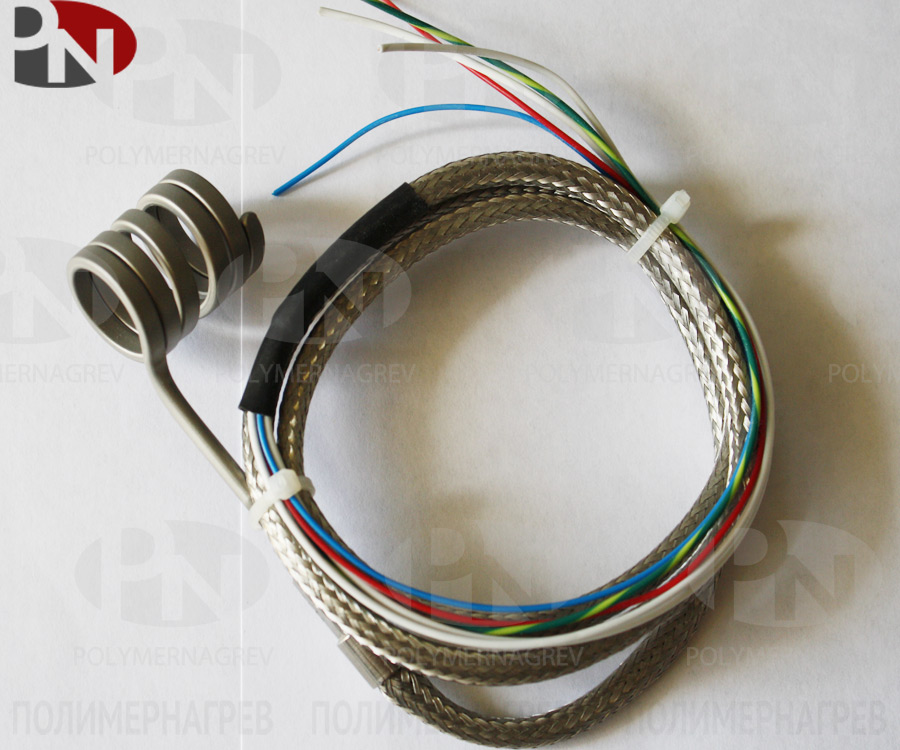

• Возможна установка встроенной термопары (тип K или J) для контроля перегрева прямо в зоне впрыска.

Благодаря плотной посадке по окружности сопла спиральный ТЭН прогревает зону на 360°, без холодных участков.
Это важно для равномерного плавления пластика и стабильной геометрии отливки.

Где используются

• Горячеканальные пресс-формы для литья пластмасс;
• Форсунки и литниковые втулки без бегунков;
• Выдувное формование и термоформование;
• Запайщики и упаковочные головки (пищевое и фасовочное оборудование);
• Коллекторы горячеканальных систем (в том числе при плоской навивке нагревателя);
• Литьевые и штамповочные узлы в производстве пластиковых крышек, преформ, ручек для канистр, мелких деталей серийного производства;
• Нагрев технологических кромок и режущих планок в упаковочных линиях;
• Специализированные промышленные узлы: печатные и ламинирующие машины, оборудование вакуумной формовки, штампы и пуансоны горячей формовки металла, лабораторные/аналитические приборы и др.

Почему выбирают спиральный нагреватель

• Равномерный прогрев 360° вокруг сопла — без локального перегрева расплава и без «пережога» пластика;
• Высокая удельная мощность в компактном габарите — подходит для узких технологических зон;
• Устойчивость к ударам, вибрации и циклам нагрев/охлаждение в реальном производстве;
• Быстрая замена и обслуживание без полной разборки формы;
• Герметичность от загрязнений (расплав, пыль);
• Стабильное качество литья — меньше отхода и брака по температуре литника.

Исполнения

Мы производим несколько вариантов исполнения одного и того же нагревателя, чтобы он точно подходил под вашу форму и зону нагрева:

• Классическая спиральная навивка — витки идут равномерно вокруг сопла;

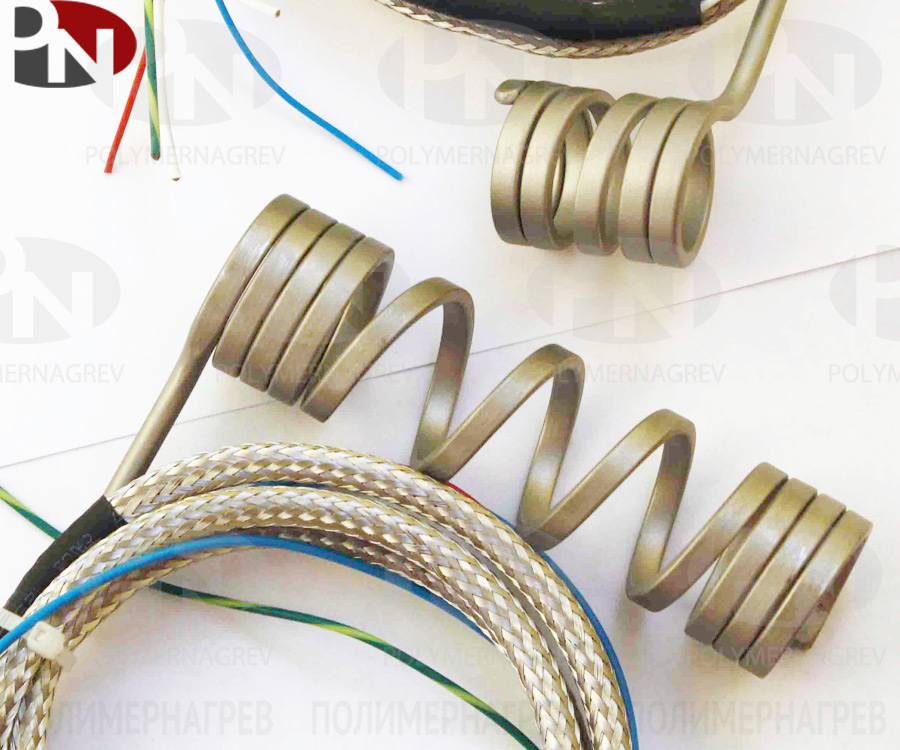

• Неравномерная навивка / зоны усиленного нагрева — плотнее там, где теряется больше тепла (обычно на концах форсунки);
• Плоская навивка — для обогрева коллекторов горячеканальной системы или плоских участков;
• Спираль с наружной стяжкой из нержавеющей стали — фиксация и прижим витков, плюс дополнительная механическая защита. Внешне напоминает миниатюрный кольцевой ТЭН, но с более высокой удельной мощностью;

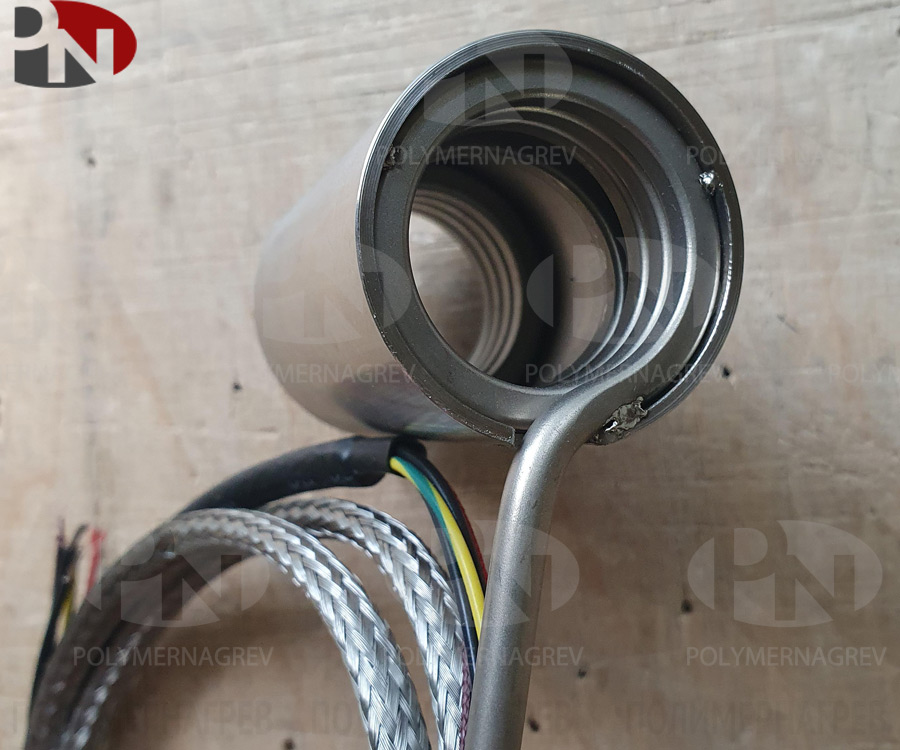

• Спираль в литом корпусе (медь / латунь) — спираль встраивается в литую гильзу. Получается цельный, жёсткий нагреватель с очень равномерным распределением тепла и повышенной надёжностью в работе.

Что нужно для заказа

Все спиральные нагреватели изготавливаются под задачу. Чтобы мы смогли быстро произвести элемент, укажите:

• напряжение питания (стандартно 230 В);
• внутренний диаметр навивки или диаметр сопла, на которое сажаем нагреватель;
• ширину рабочей зоны нагрева;
• требуемую мощность;

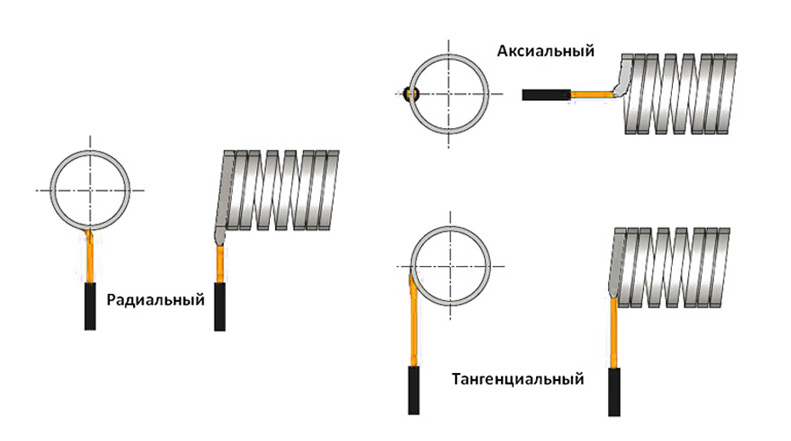

• тип и направление вывода провода;
• нужна ли встроенная термопара (тип J / K).

Производство занимает обычно от 2 до 5 рабочих дней. Нагреватели выпускаются в России (Московская область) и проходят контроль качества, поэтому подходят как для серийного производства пластмассовых деталей, так и для модернизации существующих линий.

Если вам нужна консультация по подбору спирального ТЭНа под пресс-форму, коллектор или упаковочный узел — свяжитесь с нами через форму запроса или по телефонам, указанным на сайте. Мы поможем подобрать сечение, навивку и тип подключения под вашу оснастку.

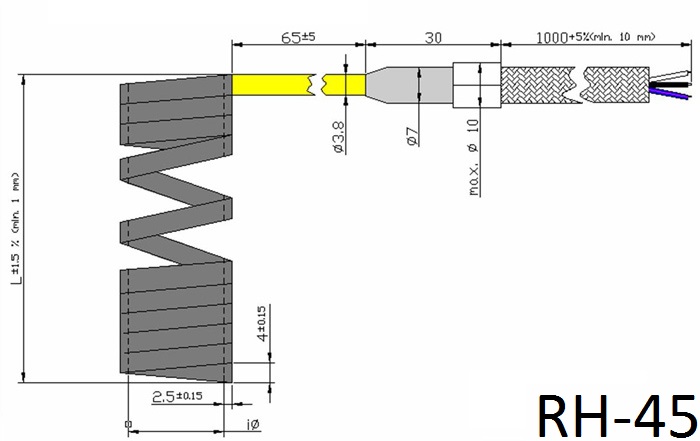

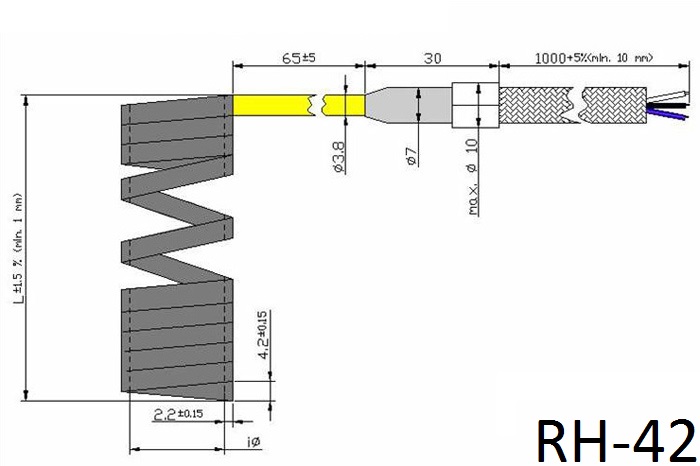

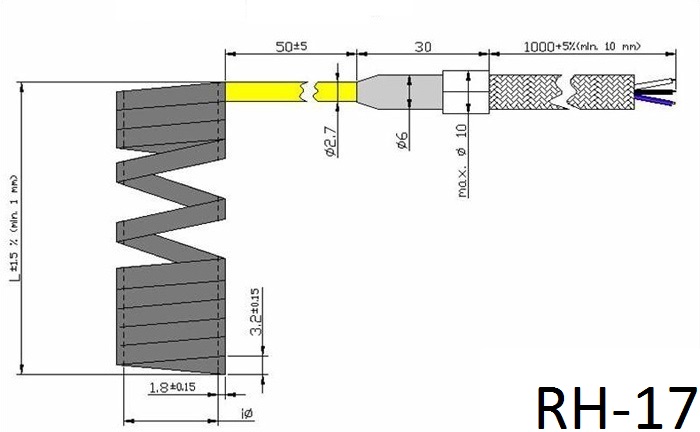

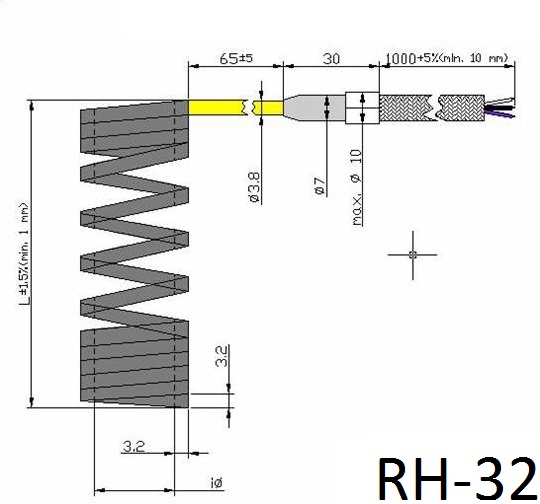

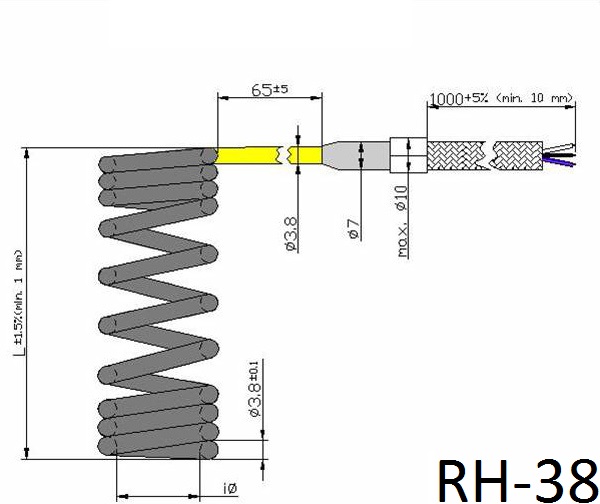

Чертежи
