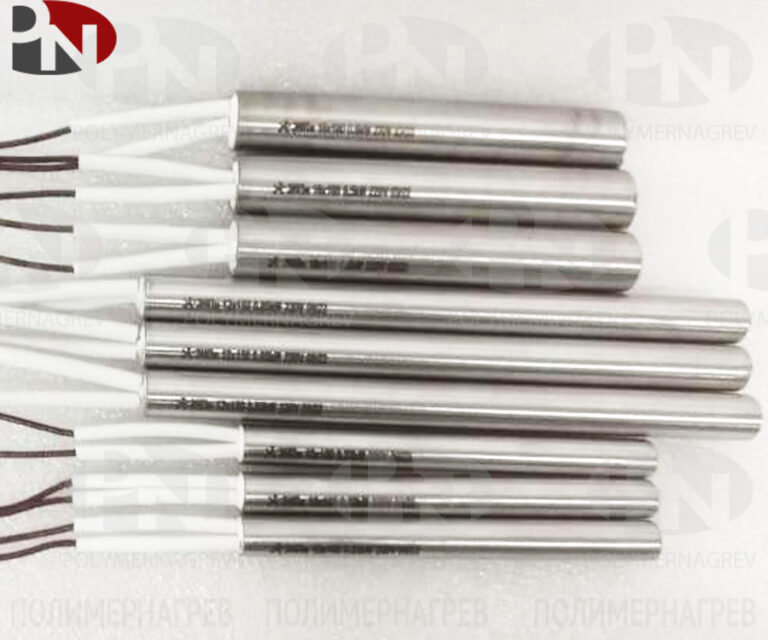

Патронные ТЭНы под заказ

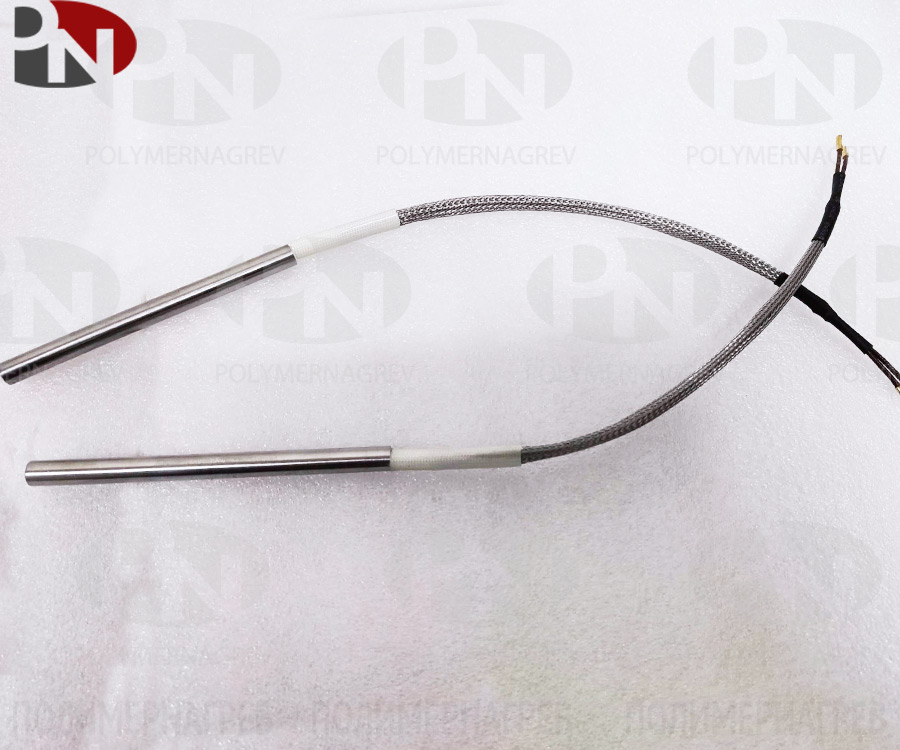

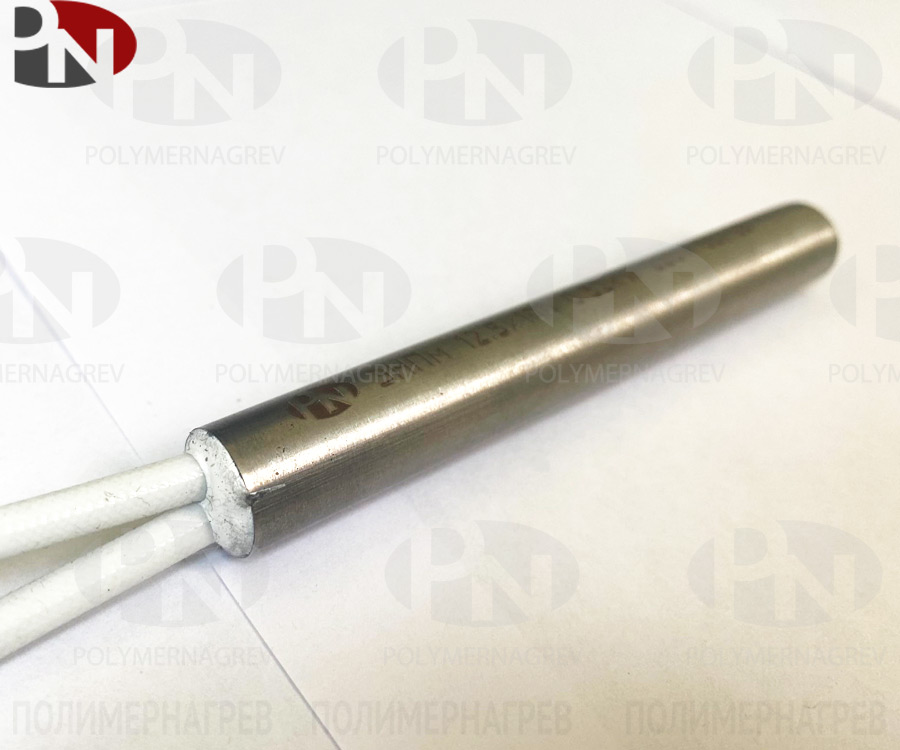

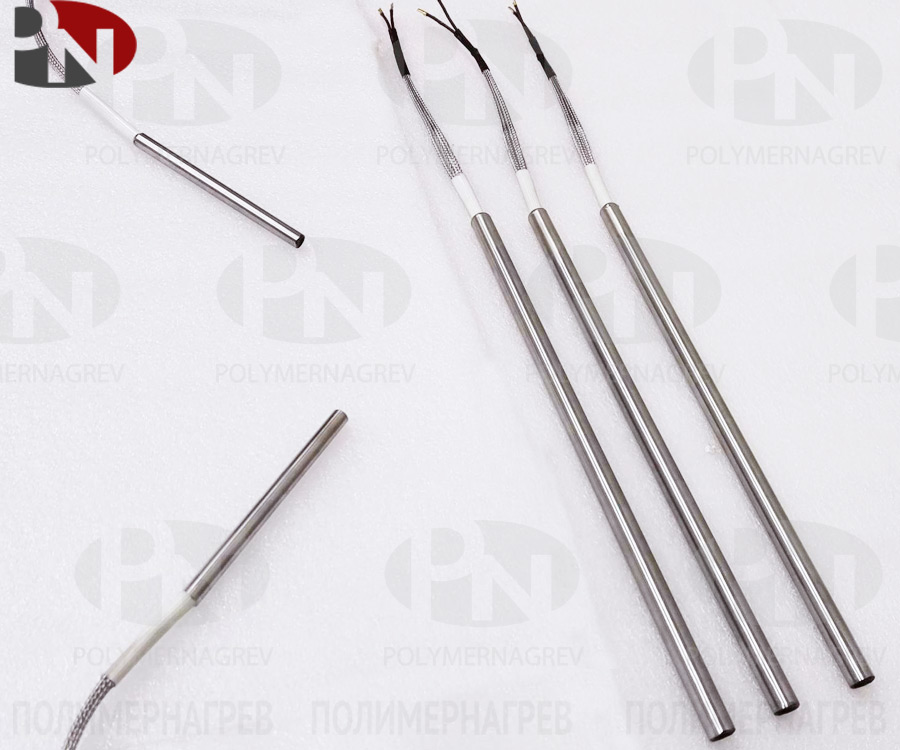

Патронные ТЭНы под заказ — компактные и надёжные нагреватели цилиндрической формы. В основе конструкции — резистивная спираль, помещённая в керамический изолятор и герметичный металлический корпус. Изготавливаем патронные ТЭНы любых размеров и мощностей под конкретные требования оборудования. Доступны разные диаметры, типы подключения и дополнительные опции.
Диаметр: от 6,5 мм
Плотность мощности: до 20 Вт/см2
Патронные ТЭНы «Полимернагрев» — компактные и эффективные нагревательные элементы, предназначенные для равномерной передачи тепла металлическим поверхностям. Используются в пресс-формах, литьевых установках, экструзионных линиях и другом промышленном оборудовании.

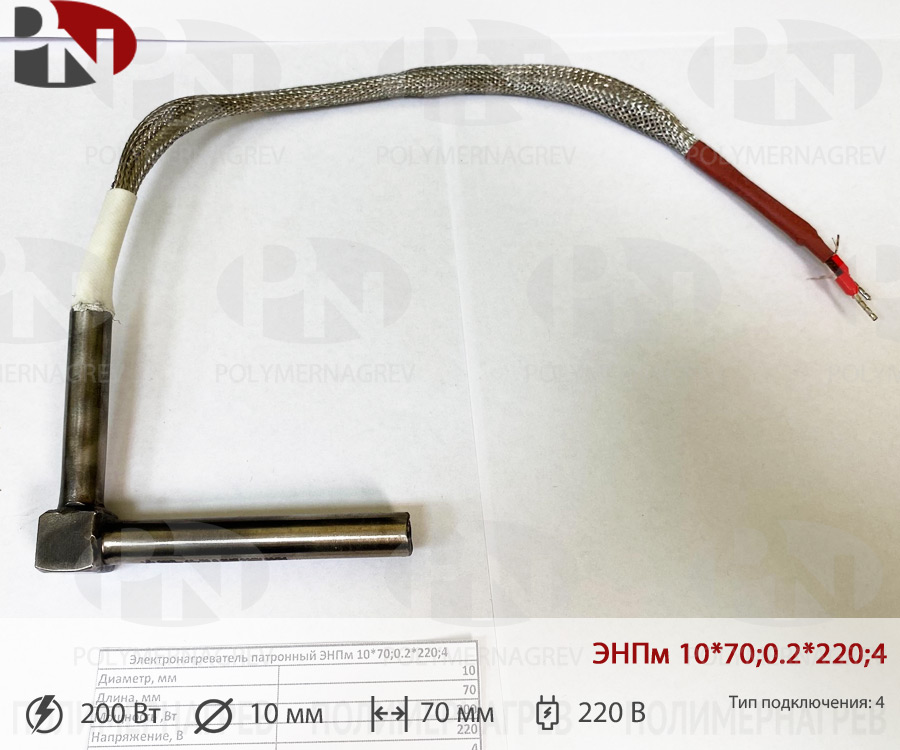

Компания «Полимернагрев» изготавливает патронные нагреватели под заказ с любыми параметрами, формой и типом подключения. Возможна реализация нестандартных решений — Г-образных, квадратных, миниатюрных или расширяющихся моделей.
Преимущества патронных ТЭНов
- Равномерный нагрев без перегрева поверхности;
- Высокий коэффициент теплопередачи;
- Долговечность и устойчивость к нагрузкам;
- Быстрый монтаж и замена при обслуживании оборудования;
- Работа в различных средах и условиях эксплуатации.
Типы конструкций
Мы производим патронные нагреватели двух типов:
- Стандартная конструкция — спираль из нихромовой проволоки намотана с заданным шагом внутри керамического сердечника. Оптимальный выбор для стабильного нагрева и универсальных задач.

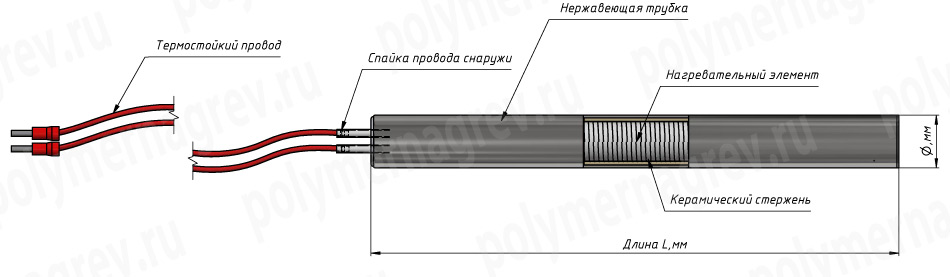

Схема конструкции стандартного патронного нагревателя - Конструкция повышенной мощности — усовершенствованная система намотки и центрирования спирали для равномерного распределения температуры и увеличенного срока службы.
Схема конструкции патронного нагревателя повышенной мощности
Материалы и комплектующие
- Резистивная проволока: нихром высокой плотности с точно рассчитанным сечением.
- Корпус: нержавеющая сталь, устойчивая к коррозии и окислению.
- Изоляция: прессованный оксид магния (MgO) высокой чистоты — обеспечивает отличную теплопередачу и диэлектрическую прочность.
- Провода: гибкие термостойкие кабели с защитной оплёткой.
Дополнительные опции

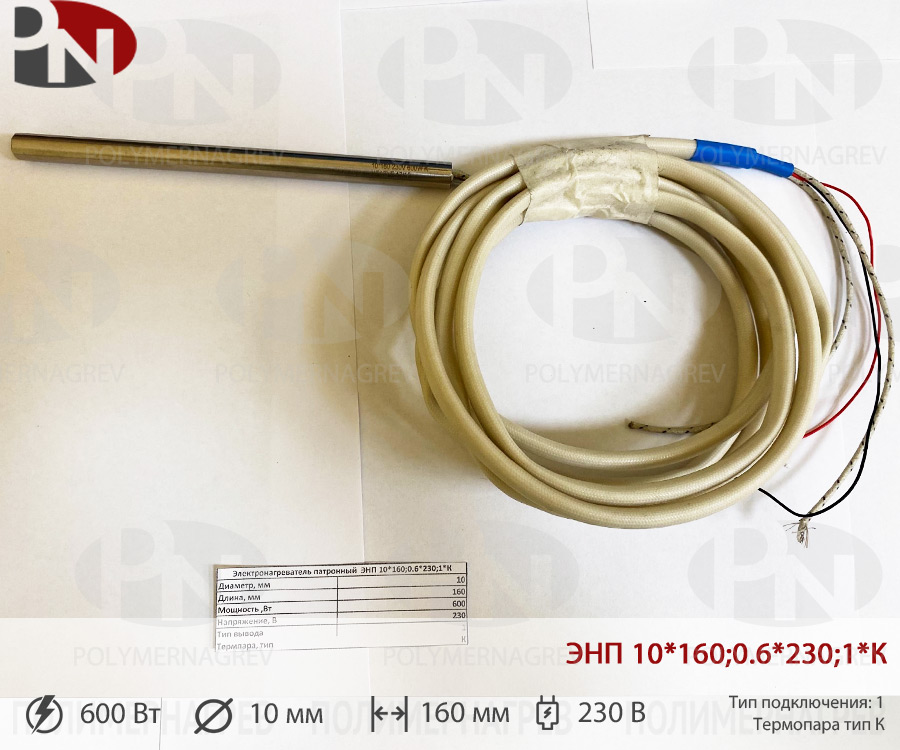

- Встроенная термопара для контроля температуры;
- Различные типы выводов и креплений;
- Изготовление под индивидуальные чертежи и размеры.
Рекомендации по установке
Для обеспечения надёжного теплового контакта рекомендуется использовать высокотемпературную монтажную пасту. Диаметр ТЭНа подбирается с учётом точного размера посадочного отверстия — мы производим нагреватели с допуском −0,16 мм для плотной посадки и равномерного обогрева.
При оформлении заказа укажите длину, мощность, диаметр и рабочую зону, а также желаемый тип подключения. Мы изготавливаем патронные ТЭНы по индивидуальным параметрам и обеспечиваем стабильное качество продукции на всех этапах производства.
Характеристики
Размеры изготовления:
Диаметр: от 6,5 мм (по спецзаказу — от 3 мм)
Длина: от 30 до 2000 мм
Напряжение питания:
12 В, 24 В, 36 В, 48 В, 110 В, 220 В, 380 В
Другие значения — по запросу
Температурные характеристики:
Рабочая температура: до 350°C
Максимальная кратковременная: до 500°C
Мощность и плотность:
Диапазон мощности: 50 – 30000 Вт
Удельная мощность: до 20 Вт/см²

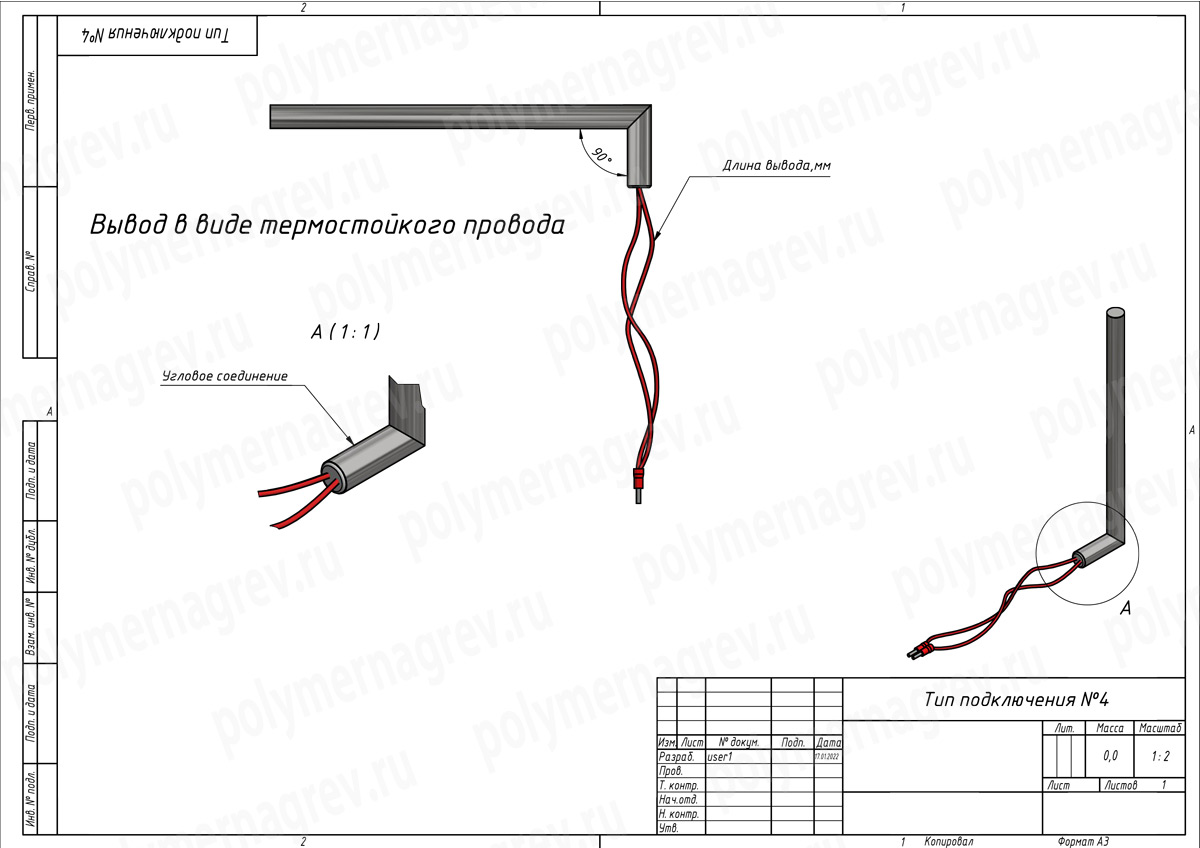

Чертежи

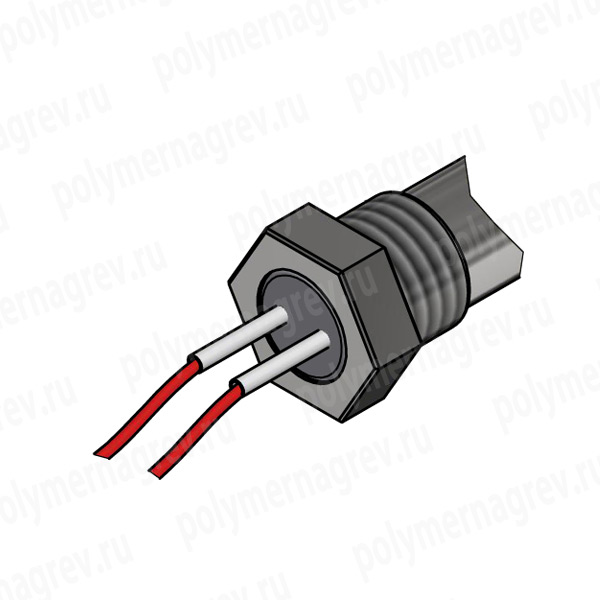

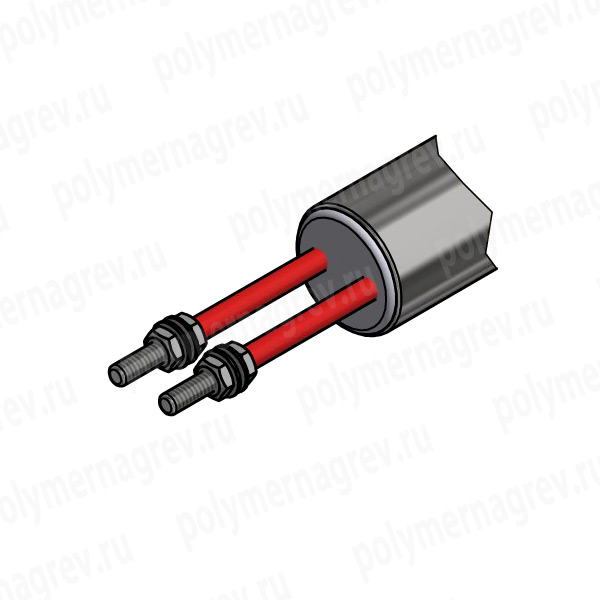

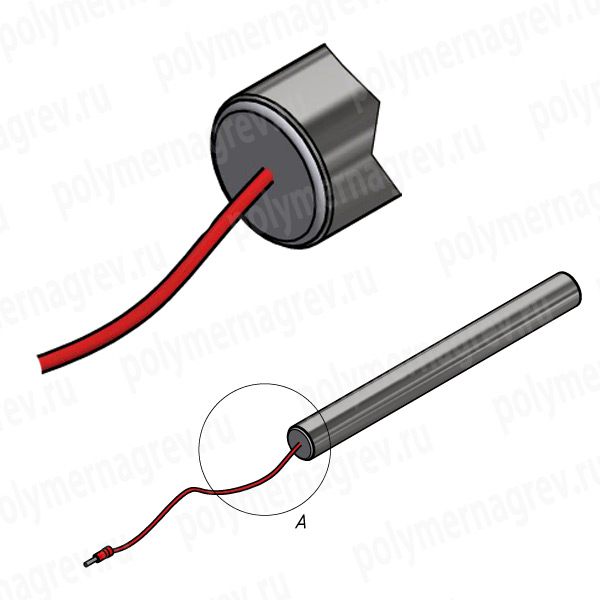

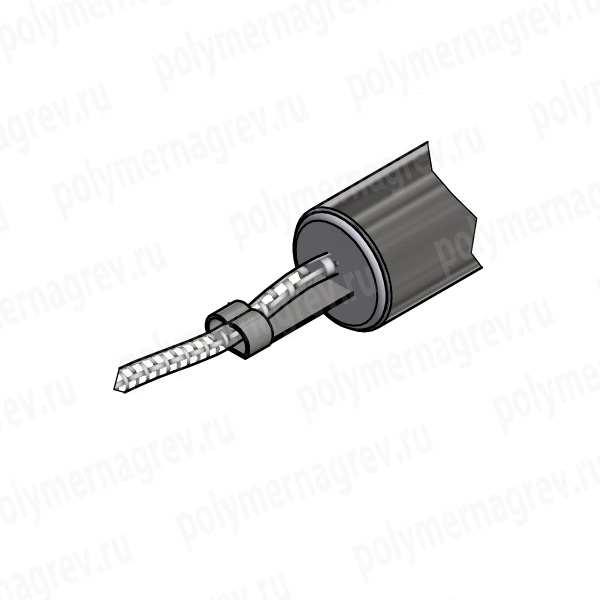

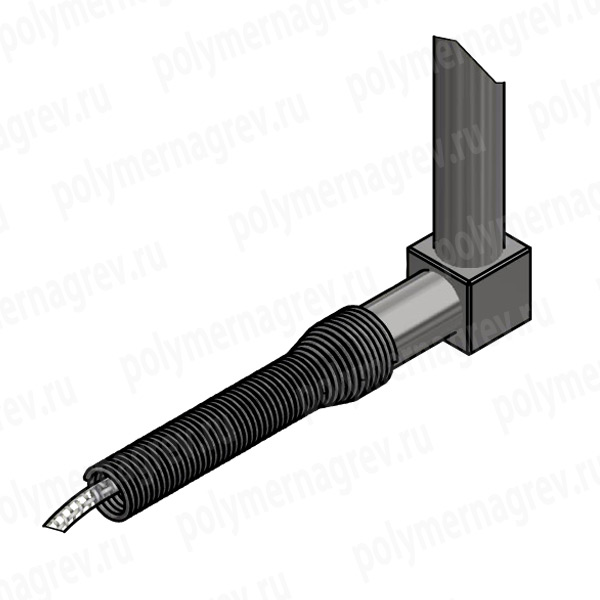

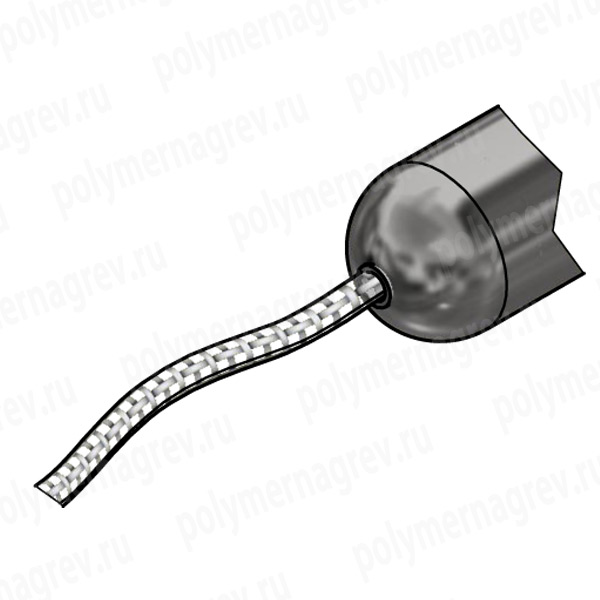

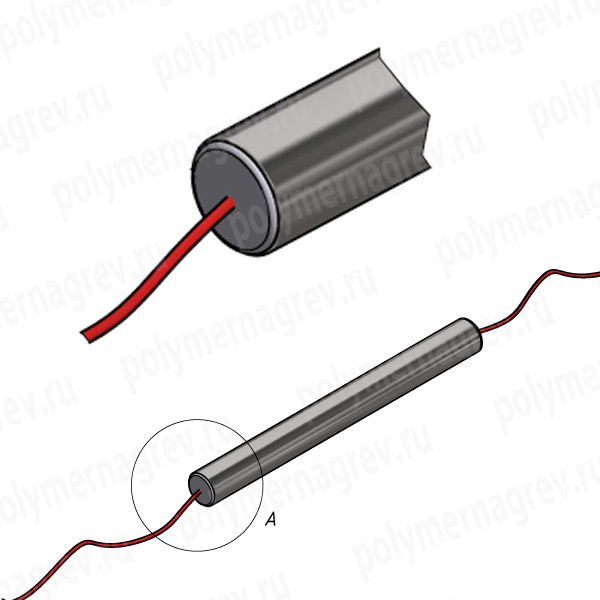

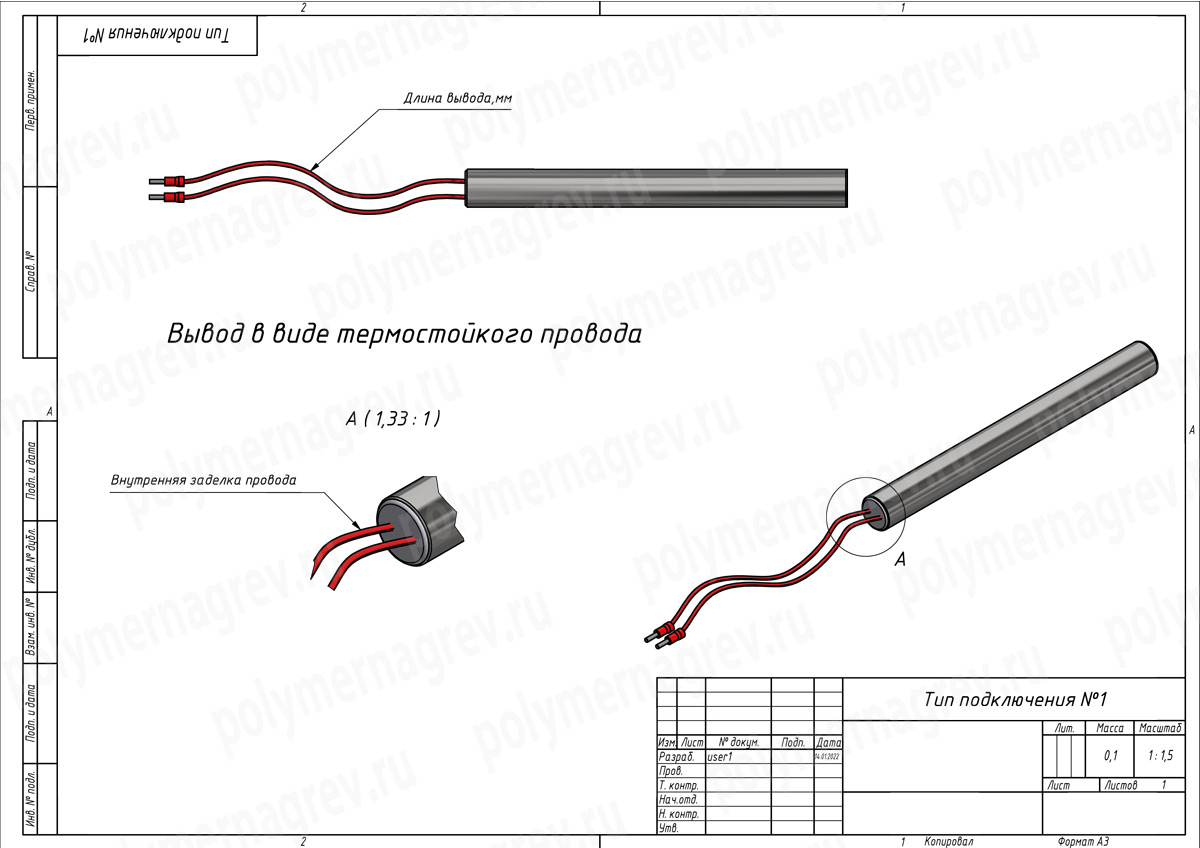

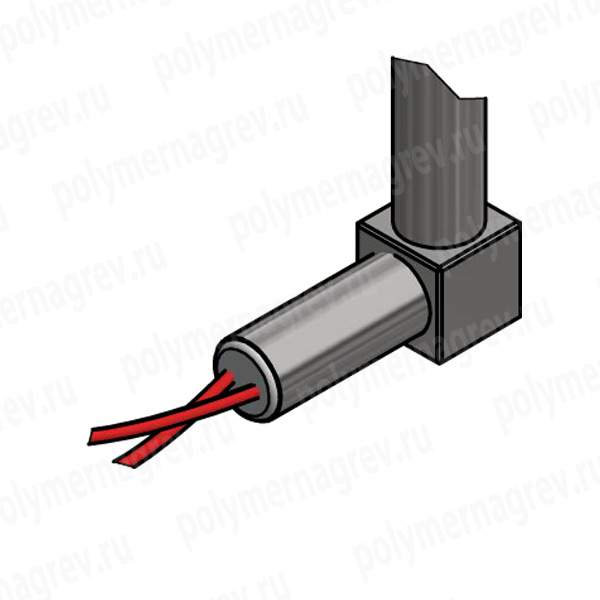

Типы подключения
