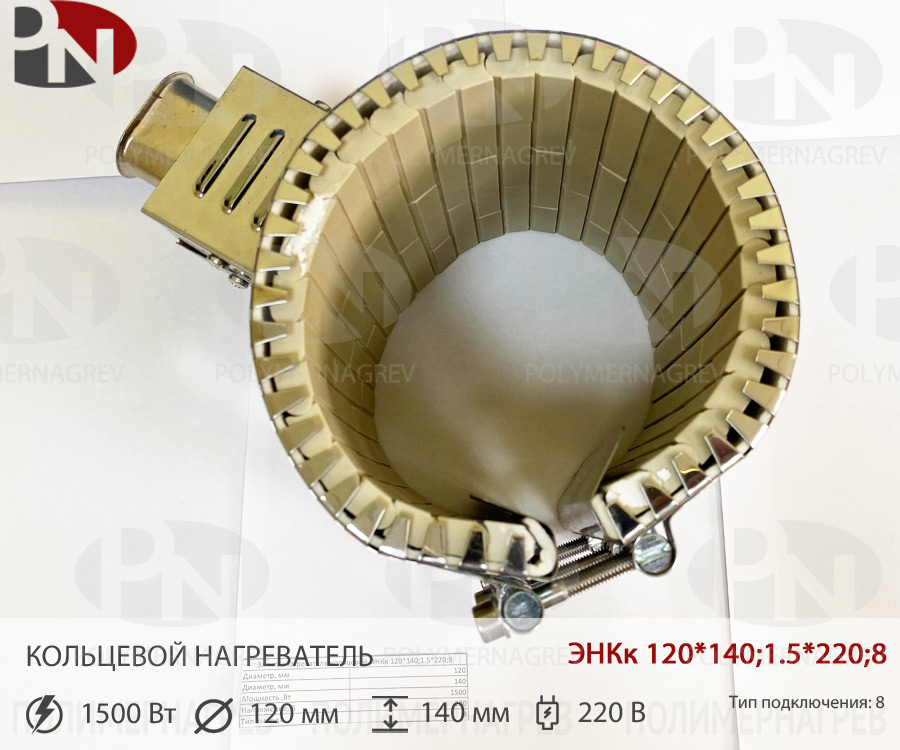

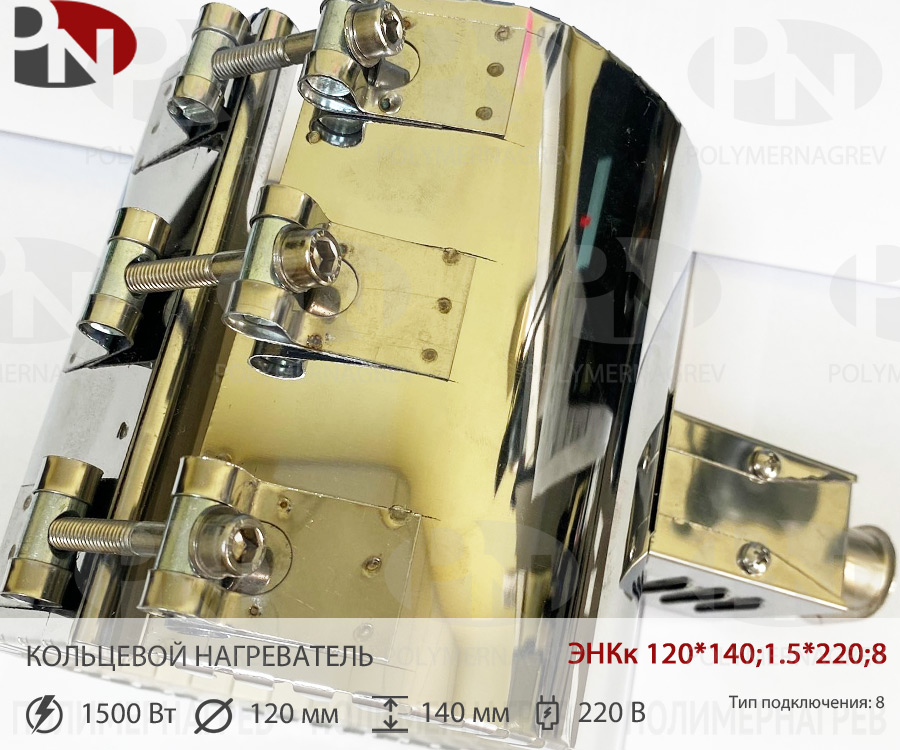

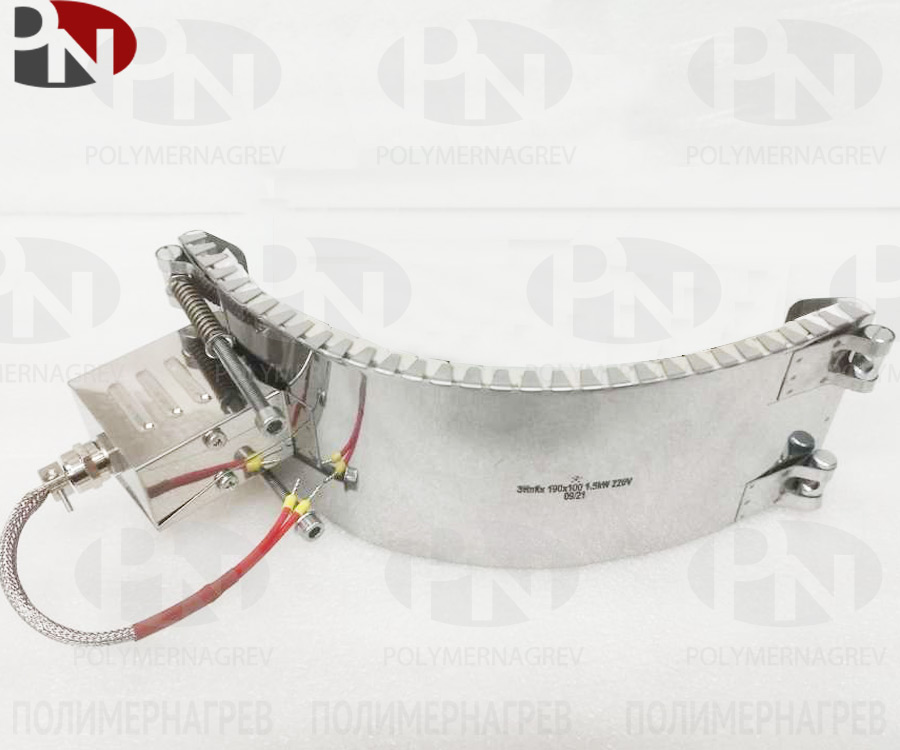

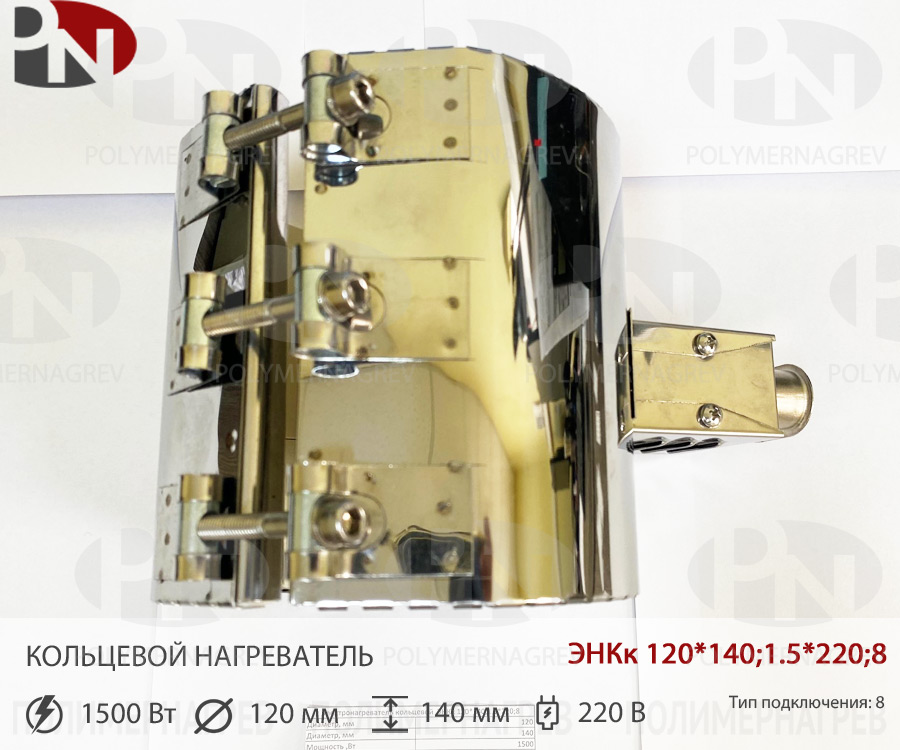

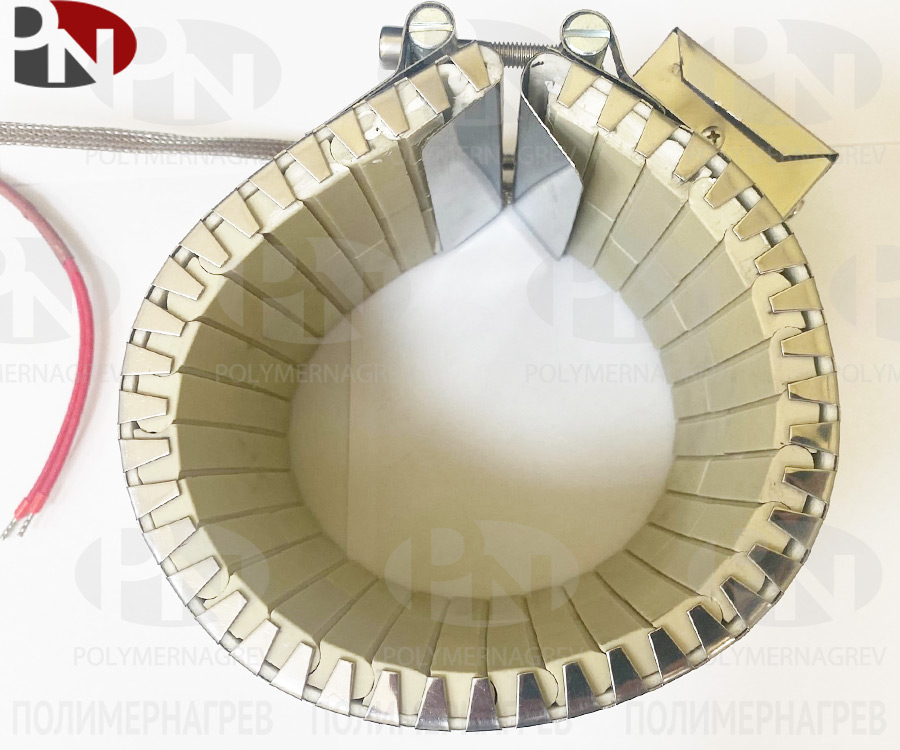

Керамический кольцевой нагреватель
Керамические кольцевые (хомутовые) нагреватели применяются для эффективного прогрева материальных цилиндров экструдеров и термопластавтоматов, а также формующих матриц различной конфигурации. Благодаря прочной конструкции и высокотемпературной изоляции они обеспечивают стабильную работу оборудования в условиях интенсивной эксплуатации.
Технические характеристики:
- рабочая температура нагревателя — до 500 °C;
- максимальная допустимая температура — до 700 °C;
- плотность мощности — до 9 Вт/см²;
- стандартный срок изготовления — 2–5 дней;
возможен срочный заказ и производство в течение 1 дня.
Керамические хомутовые ТЭНы отличаются длительным сроком службы, устойчивостью к высоким температурам и удобством монтажа. Такие нагреватели можно изготовить в любых размерах в соответствии с параметрами конкретного оборудования.
Основные области применения:
- пластиковые экструдеры и экструзионные матрицы;
- термопластавтоматы для литья пластмасс под давлением;
- выдувные машины;
- автоклавы и стерилизаторы;
- псевдоожиженные (кипящие) слои;
- экструдеры для пищевых продуктов и кондитерских изделий;
- оборудование для пищевой промышленности;
- металлургические анализаторы;
- установки для переработки нефти;
- целлюлозно-бумажные линии и другое промышленное оборудование.
Наши керамические кольцевые нагреватели производятся только по индивидуальному заказу. Конструкция и комплектация (типы подключения, крепления, стяжка) подбираются под условия эксплуатации. Дополнительно возможно оснащение аксессуарами для работы в расширенном температурном диапазоне.

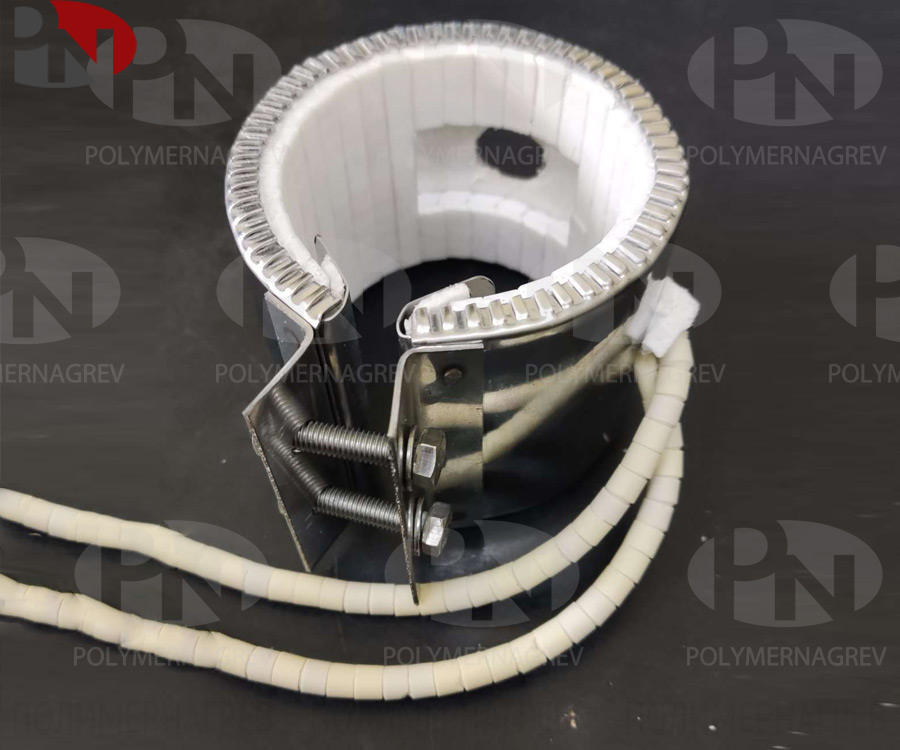

Конструкция
- Нагревательный элемент.
Внутри нагревателя используется нихромовая спираль, равномерно уложенная в отверстия керамических изоляционных блоков. Качественная спираль обеспечивает стабильный прогрев и долгий срок службы изделия. - Корпус.
Оболочка выполняется из нержавеющей зеркальной стали AISI 430 (08Х17) с защитной плёнкой. По стандарту корпус размещается с лицевой стороны, но по запросу возможно изготовление двустороннего варианта. Форма с зазубренными краями облегчает монтаж и обеспечивает плотный контакт с цилиндром. Защитная плёнка снимается только на финальном этапе производства, поэтому готовые изделия сохраняют не только функциональность, но и аккуратный внешний вид. - Изоляция.

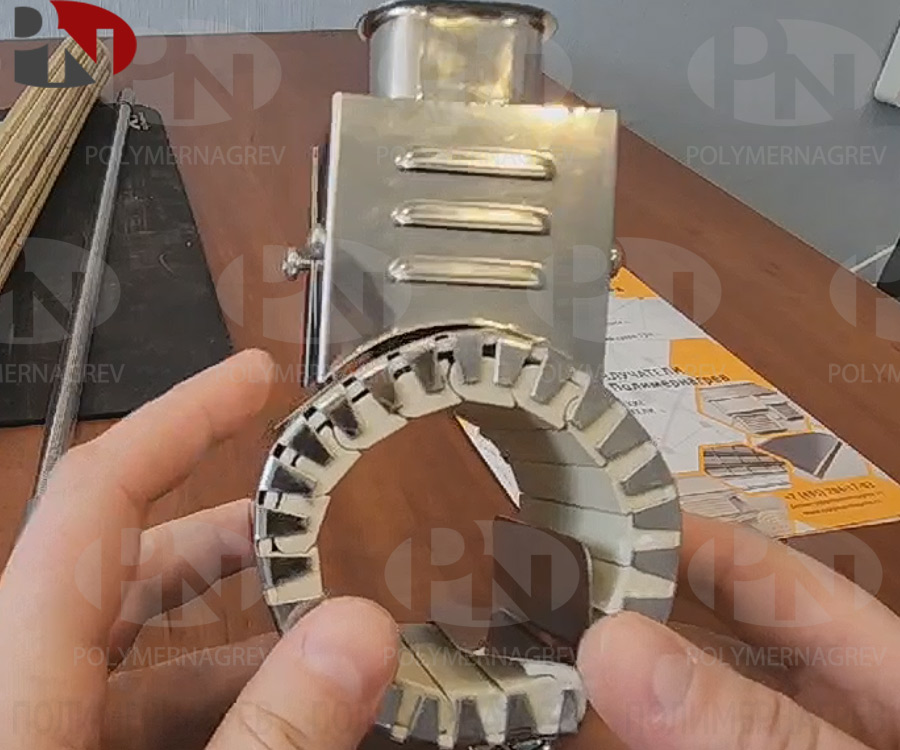

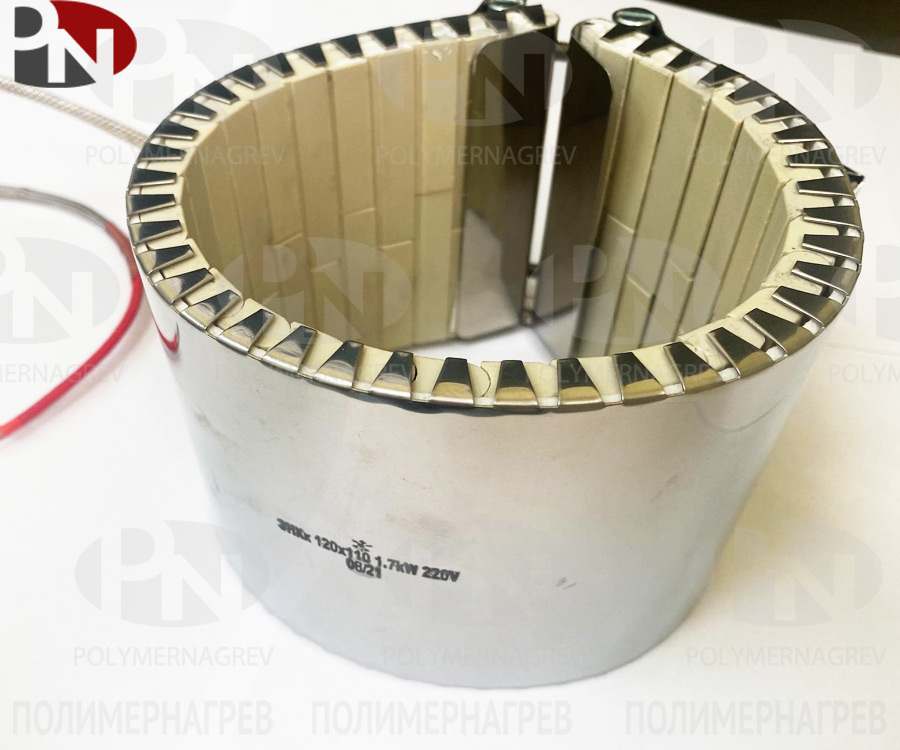

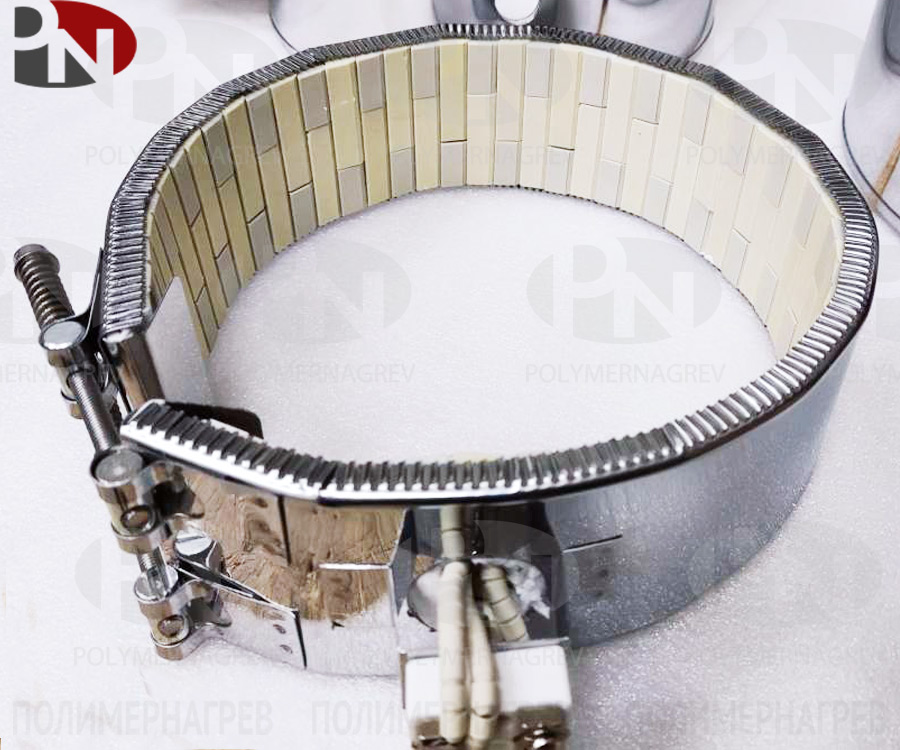

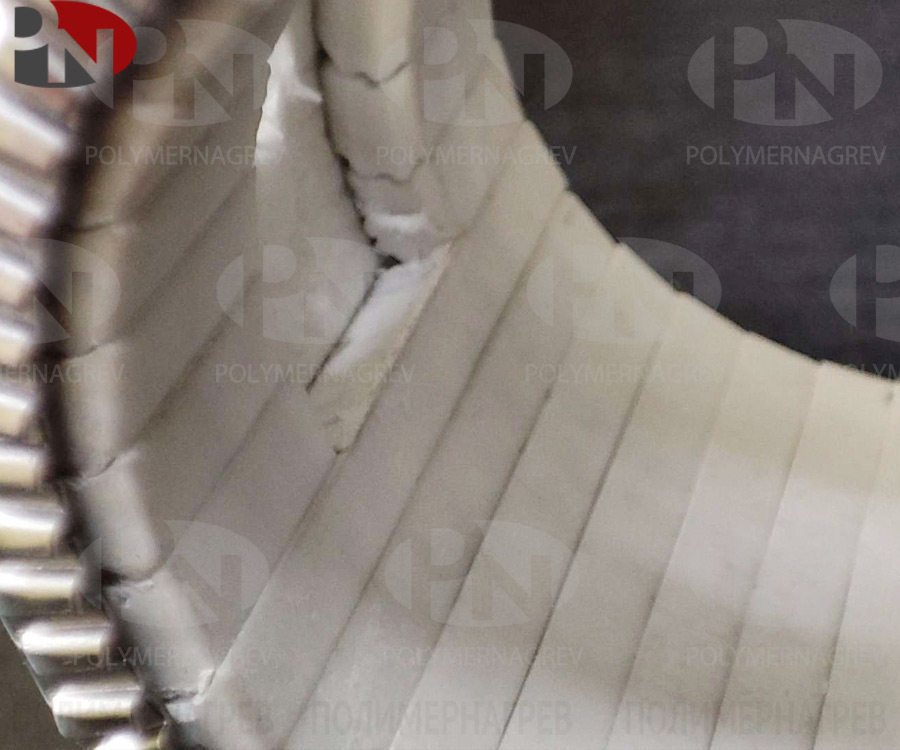

- Керамические блоки: выполнены из стеатита, обладают высокой прочностью и устойчивостью к напряжениям при высоких температурах. Конструкция блоков даёт возможность варьировать ширину нагревателя и повышает жёсткость.
- Теплоизоляция: дополнительный слой из керамического волокна на внешней стороне снижает теплопотери и уменьшает энергопотребление на 20–25%. Для ещё большей экономии могут использоваться утеплённые версии нагревателей.
Керамические кольцевые ТЭНы чаще всего применяются на экструдерах, где требуется интенсивный прогрев. По желанию заказчика нагреватели могут оснащаться термопарой ТХА (тип К), что позволяет через контроллер точно поддерживать температуру и исключить перегрев, продлевая срок службы оборудования.
Характеристики
Минимальные размеры изготовления:
диаметр: от 60 мм;
ширина (высота цилиндра): от 30 мм.
Доступные варианты питания:
220 V, 380 V, 110 V, 48 V, 36 V, 24 V, 12 V.
Температурные характеристики:
рабочая температура: до 500 °C;
максимальная кратковременная нагрузка: до 700 °C.
Удельная мощность нагревателя: до 9 Вт/см²

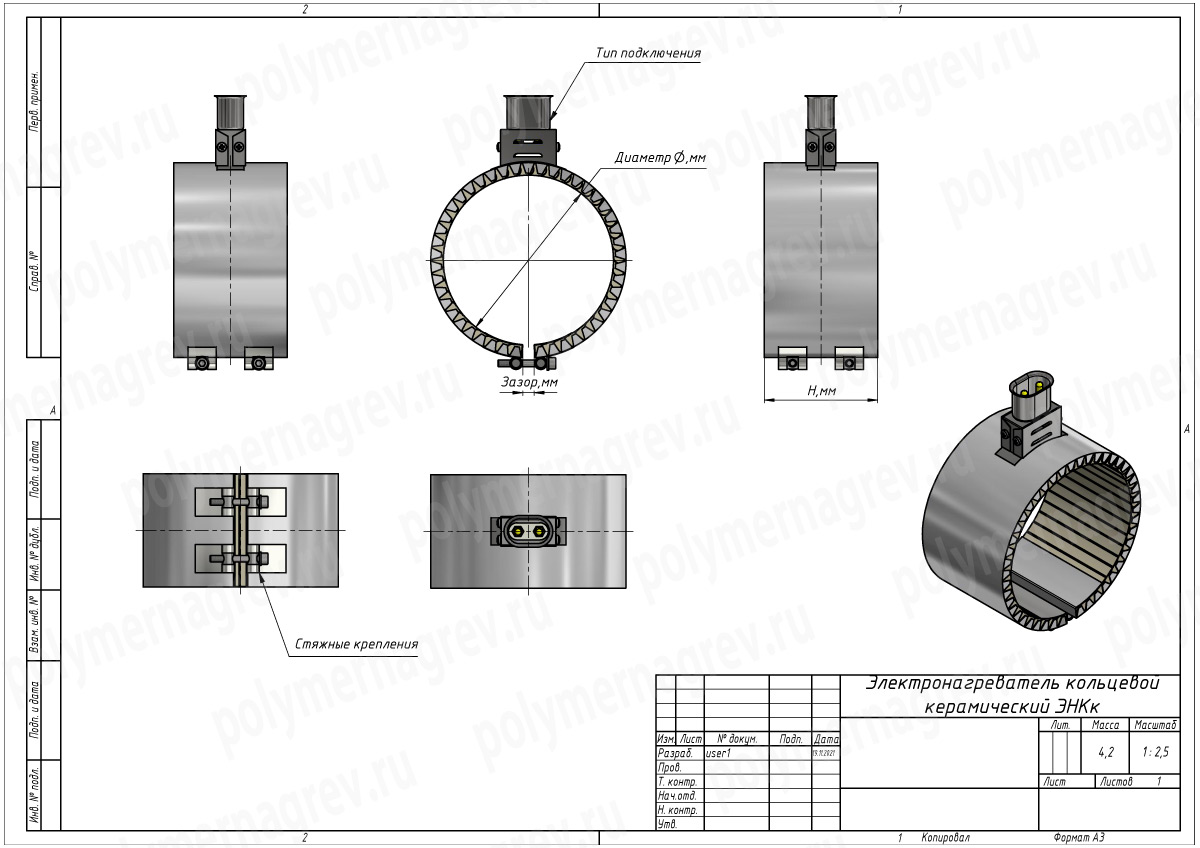

Чертежи

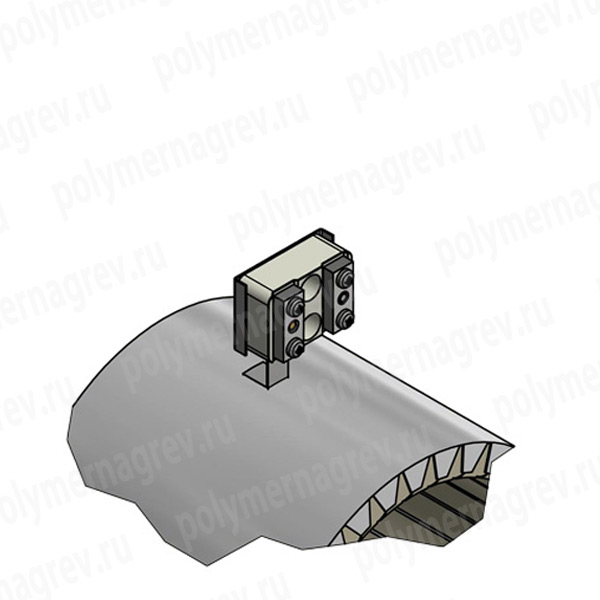

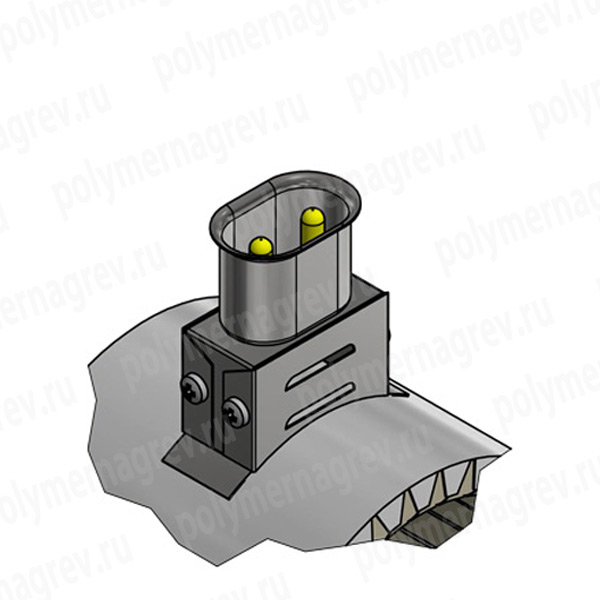

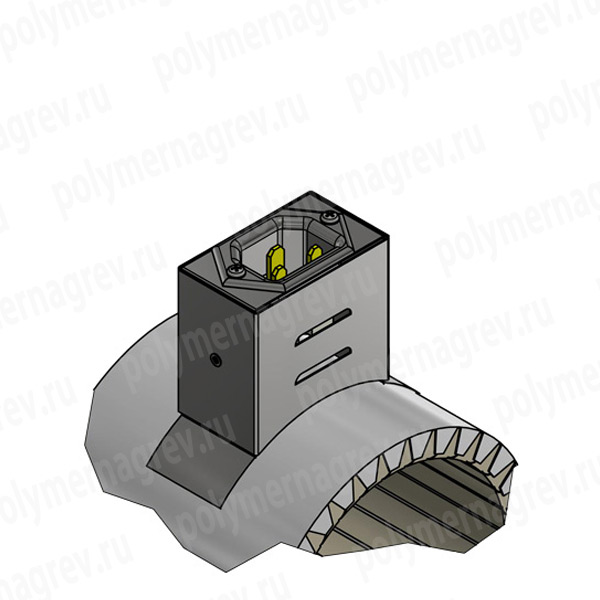

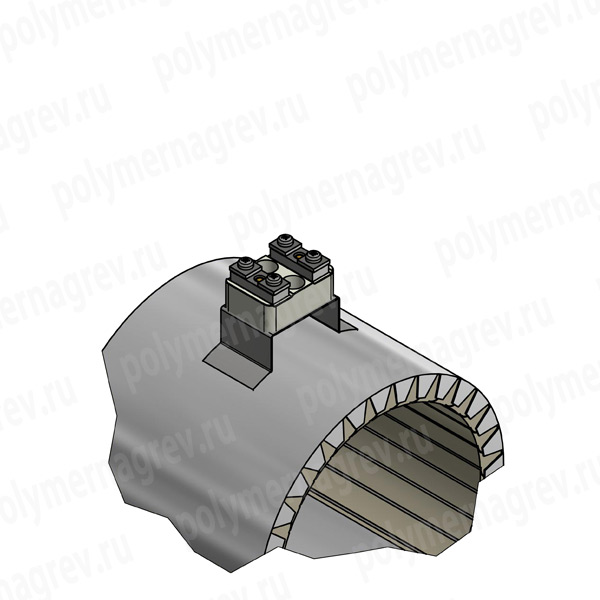

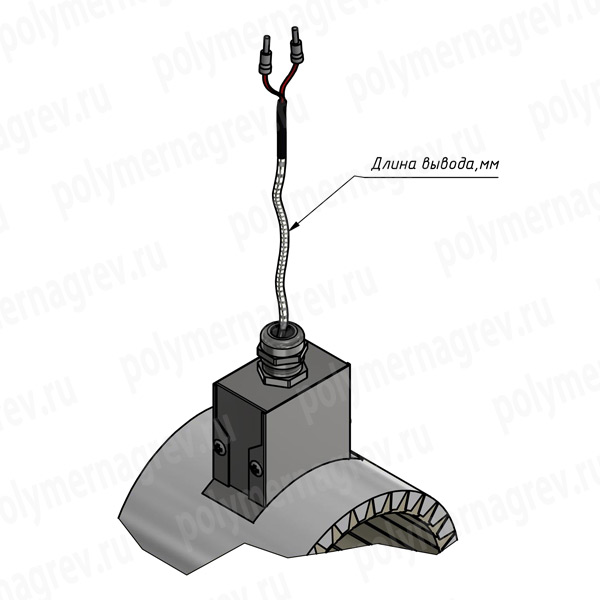

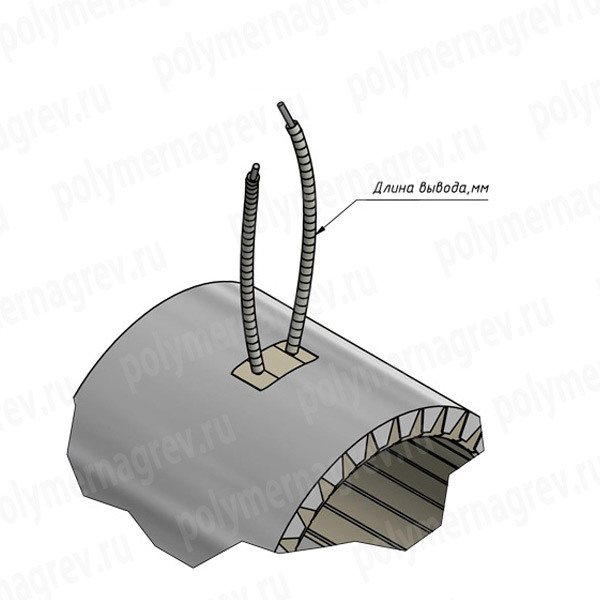

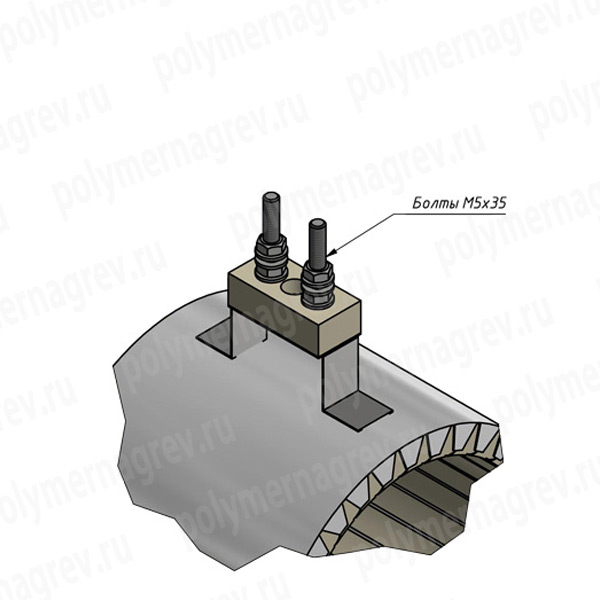

Типы подключения
Дополнительные опции керамических нагревателей

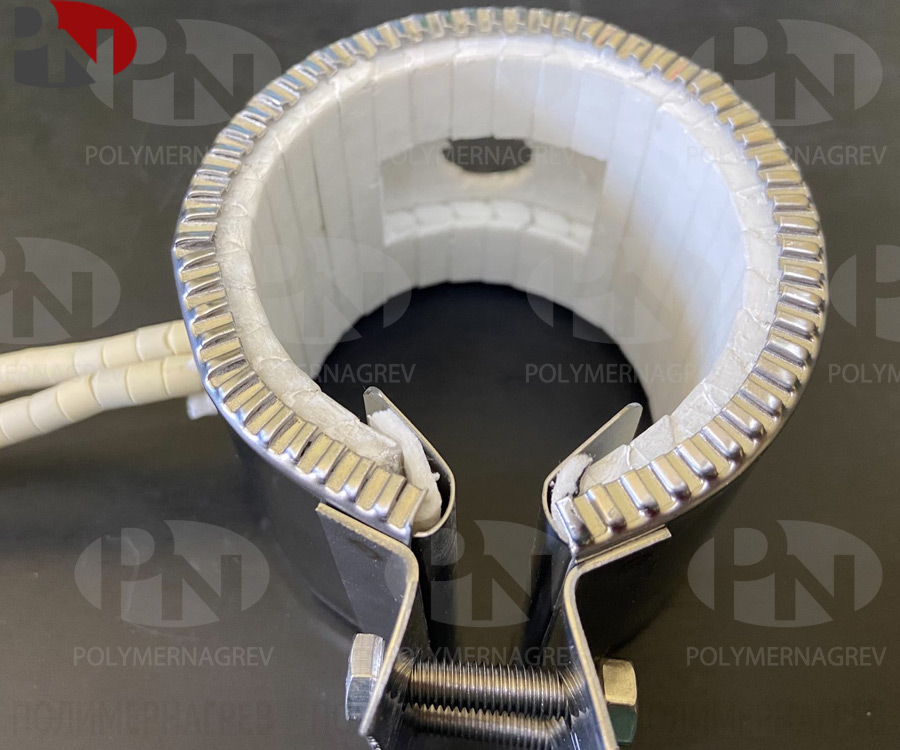

- Отверстия и вырезы. Возможность изготовления с технологическими отверстиями и вырезами — количество ограничено конструкцией из керамических блоков.
- Трехфазное питание. Для мощных нагревателей доступно подключение по трехфазной схеме.
- Встроенная термопара. Опционально устанавливаются датчики температуры J или K для точного контроля нагрева.
- Без изоляции. Выпускаются версии без внешней изоляции с кожухом и вентиляцией для ускоренного охлаждения.
- Энергосберегающие модели. Вариант с утеплением наружной стороны позволяет снизить энергопотребление.
- Наружный нагрев. Изготовление с наружной стороной нагрева и размещением креплений внутри корпуса.
- Корпус. Возможна установка оболочки как снаружи, так и внутри нагревателя.

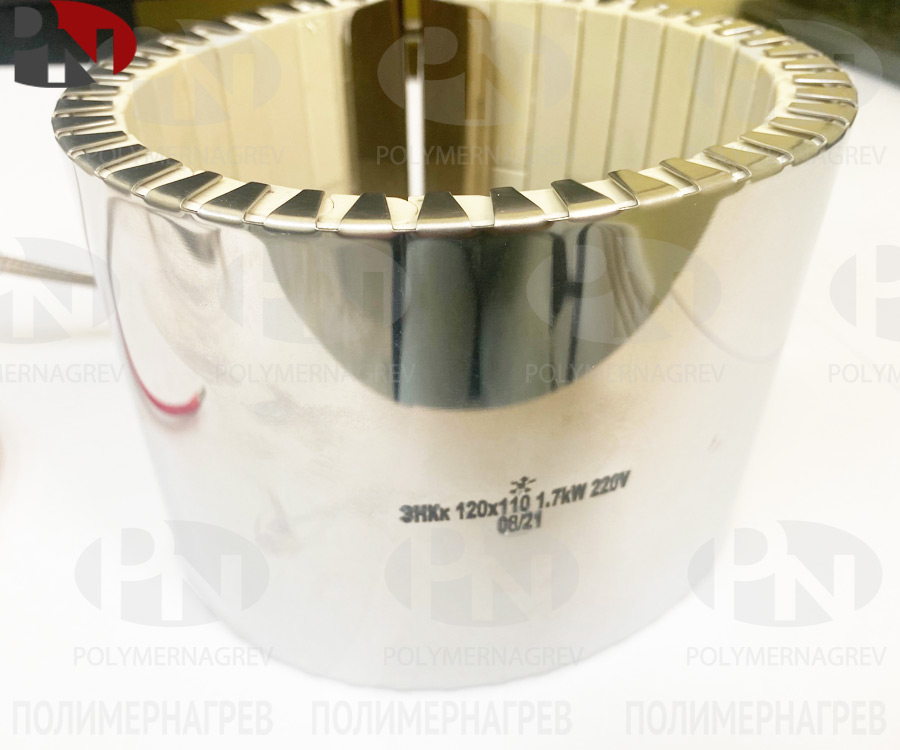

Маркировка
Заказ и доставка
Керамические кольцевые нагреватели производятся исключительно под заказ с учётом размеров и параметров оборудования заказчика. При необходимости мы также можем предложить наиболее востребованные модели со склада.
Доставка выполняется по всей территории Беларуси: Минск, Гомель, Витебск, Могилёв, Брест, Гродно и другие города. Возможна отправка в страны ЕАЭС с использованием удобных транспортных компаний.
Для оформления заказа и уточнения стоимости свяжитесь с нашими специалистами через онлайн-форму или воспользуйтесь контактными телефонами, указанными в шапке сайта.
Подробное описание и расширенная галерея доступны на основном сайте: polymernagrev.ru
